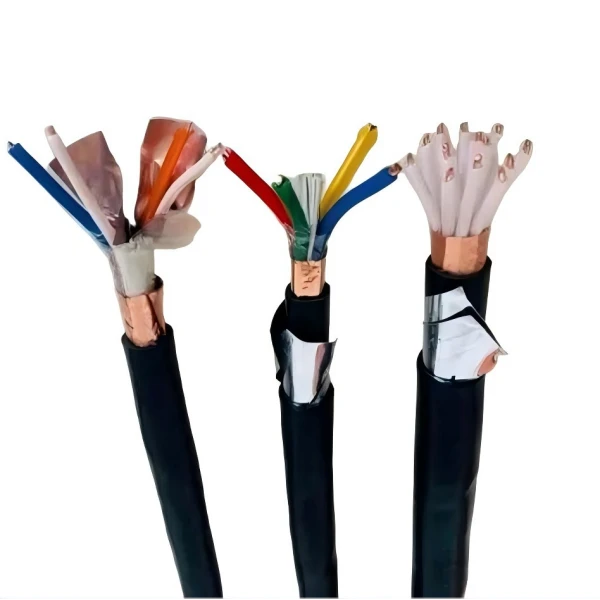

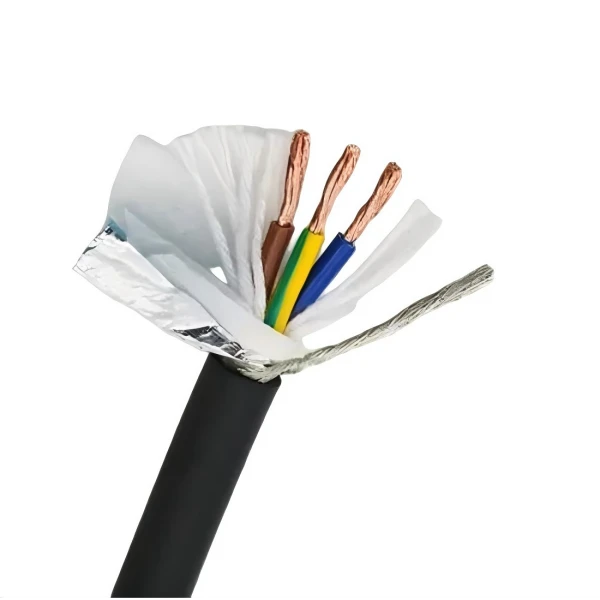

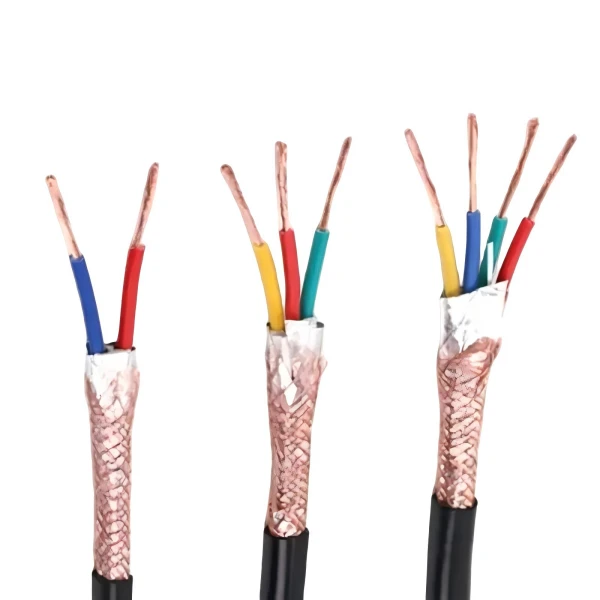

Το καλώδιο ελέγχου ZRNH-KVV22 Fire Resistant Cable Control έχει σχεδιαστεί για κυκλώματα ελέγχου, παρακολούθησης, σηματοδότησης και προστασίας όπου η πυρασφάλεια και η λειτουργική συνέχεια είναι κρίσιμες. Διαθέτοντας χάλκινους αγωγούς, πυρίμαχη ταινία-πυράντοχη, μόνωση PVC, θωράκιση ταινίας από χάλυβα και θήκη PVC, το καλώδιο παρέχει αντοχή στη φωτιά, επιβράδυνση φλόγας και βελτιωμένη μηχανική προστασία για σταθερές βιομηχανικές και εμπορικές εγκαταστάσεις.

Τεχνικές Προδιαγραφές

Είδος	Προσδιορισμός
Τύπος καλωδίου	Θωρακισμένο καλώδιο ελέγχου από ατσάλινη ταινία ανθεκτικό στη φωτιά
Μοντέλο	ZRNH-KVV22
Ονομαστική τάση	450/750V
Υλικό αγωγού	Ανοπτημένο γυμνό χαλκό
Στρώμα ανθεκτικό στη φωτιά	Mica Tape
Μονωτικό Υλικό	PVC
Εσωτερική θήκη	PVC
Τύπος πανοπλίας	Θωράκιση από ατσάλινη ταινία
Εξωτερική Θήκη	PVC
Κατασκευή καλωδίων	Χάλκινος αγωγός → Mica Fire-Ανθεκτικό στρώμα → Μόνωση PVC → Εσωτερικό περίβλημα PVC → Θωράκιση ταινίας χάλυβα → Εξωτερικό περίβλημα PVC
Μέγιστη θερμοκρασία λειτουργίας	70 μοίρες
Θερμοκρασία εγκατάστασης	Μεγαλύτερο ή ίσο με 0 μοίρες
Ελάχιστη ακτίνα κάμψης	Μεγαλύτερη ή ίση με 12 × Εξωτερική διάμετρος καλωδίου
Μέθοδος Εγκατάστασης	Διορθώθηκε η εγκατάσταση

Επιδόσεις Πυρασφάλειας

Σε κρίσιμες εγκαταστάσεις πυρκαγιάς-, η διατήρηση της ακεραιότητας του κυκλώματος είναι απαραίτητη για τον εξοπλισμό έκτακτης ανάγκης και τα συστήματα ασφαλείας. Το ZRNH-KVV22 συνδυάζει-ανθεκτικά στη φωτιά υλικά και-επιβραδυντική φλόγα κατασκευή για να υποστηρίζει αξιόπιστη λειτουργία σε συνθήκες πυρκαγιάς.

Πυρκαγιά-Στρώμα μαρμαρυγίας
Το φράγμα ταινίας μαρμαρυγίας διατηρεί την ακεραιότητα της μόνωσης κατά την έκθεση στη φωτιά, συμβάλλοντας στη διατήρηση του ελέγχου και της μετάδοσης σήματος για κρίσιμα κυκλώματα.

Επιβραδυντική Φλόγα Δομή
Η κατασκευή του καλωδίου συμβάλλει στον περιορισμό της διάδοσης της φλόγας και στη μείωση του κινδύνου εξάπλωσης πυρκαγιάς μέσω των διαδρομών καλωδίων.

Θωρακισμένη Προστασία
Η θωράκιση ταινίας από χάλυβα βελτιώνει την αντίσταση έναντι κρούσης, συμπίεσης και μηχανικής βλάβης κατά την εγκατάσταση και τη λειτουργία.

Σταθερό κιβώτιο ταχυτήτων ελέγχου
Διατηρεί αξιόπιστη μετάδοση σήματος για συστήματα παρακολούθησης, συναγερμού και ελέγχου έκτακτης ανάγκης όπου απαιτείται συνέχεια.

Τυπικές διαμορφώσεις

Διαμόρφωση πυρήνα	Κοινό μέγεθος
2 Πυρήνας	2 × 1,5 mm²
4 Πυρήνας	4 × 1,5 mm²
7 Πυρήνας	7 × 1,5 mm²
10 Πυρήνας	10 × 1,5 mm²
24 Πυρήνας	24 × 1,5 mm²

Τα διαθέσιμα μεγέθη αγωγών περιλαμβάνουν:

0,75 mm²
0,75 mm²
1,5 mm²

2,5 mm²
4 mm²
6mm²
10 mm²

Προσαρμοσμένοι αριθμοί πυρήνα, μεγέθη αγωγών, χρώματα περιβλήματος και σημάνσεις καλωδίων είναι διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου.

Εφαρμογές

Συστήματα Πυροπροστασίας
Χρησιμοποιείται για συστήματα συναγερμού πυρκαγιάς, έλεγχο εξοπλισμού πυρόσβεσης και κυκλώματα παρακολούθησης έκτακτης ανάγκης.

Δημόσιες Υποδομές
Κατάλληλο για πολυώροφα-κτήρια, συστήματα μετρό, αεροδρόμια, νοσοκομεία και άλλες εγκαταστάσεις που απαιτούν βελτιωμένη πυρασφάλεια.

Βιομηχανικές Εγκαταστάσεις
Εφαρμόζεται σε σταθμούς ηλεκτροπαραγωγής, πετροχημικές εγκαταστάσεις, ορυχεία και εργοστάσια παραγωγής με αυστηρές απαιτήσεις ασφαλείας.

Συστήματα Ελέγχου & Παρακολούθησης
Χρησιμοποιείται για έλεγχο εξοπλισμού, κυκλώματα προστασίας και συστήματα βιομηχανικού αυτοματισμού που απαιτούν αξιόπιστη μετάδοση σήματος.

Συμμόρφωση & Πρότυπα Πυρασφάλειας

Το ZRNH-KVV22 κατασκευάζεται σύμφωνα με αναγνωρισμένα πρότυπα ασφάλειας καλωδίων:
GB/T 9330 - Καλώδια ελέγχου
GB/T 19666 - Καλώδια επιβραδυντικά φλόγας και πυρίμαχα
IEC 60331 - Δοκιμή πυραντίστασης
IEC 60332 - Δοκιμή διάδοσης φλόγας
Μπορούν να υποστηριχθούν-συγκεκριμένα πρότυπα και απαιτήσεις επιθεώρησης έργου σύμφωνα με τις απαιτήσεις των πελατών.

Θέματα εγκατάστασης

Κατάλληλο για δίσκους καλωδίων, αγωγούς και σταθερά συστήματα καλωδίωσης.
Η θωράκιση με ταινία από χάλυβα παρέχει πρόσθετη προστασία σε περιοχές που εκτίθενται σε μηχανική καταπόνηση.
Η σωστή δρομολόγηση και τερματισμός καλωδίων θα πρέπει να ακολουθεί τα ισχύοντα πρότυπα ηλεκτρικής εγκατάστασης.
Η επιλογή καλωδίου θα πρέπει να λαμβάνει υπόψη τις απαιτήσεις βαθμολόγησης πυρκαγιάς, τις συνθήκες εγκατάστασης και τη σημασία του κυκλώματος.

Επαλήθευση ποιότητας

Επιθεώρηση αγωγού
Η διάμετρος του χάλκινου αγωγού, η αντίσταση και η συνοχή του υλικού επαληθεύονται.

Επιθεώρηση στρώματος ανθεκτικό στη φωτιά
Η εφαρμογή και η κάλυψη της ταινίας μαρμαρυγίας ελέγχονται για να διασφαλιστεί σταθερή απόδοση-αντοχής στη φωτιά.

Επιθεώρηση πανοπλίας
Το πάχος, η κάλυψη και η ποιότητα περιτύλιξης της θωράκισης χαλύβδινης ταινίας ελέγχονται.

Ηλεκτρολογικές Δοκιμές
Τα τελειωμένα καλώδια υφίστανται αντίσταση αγωγού, αντίσταση μόνωσης, αντοχή στην τάση και δοκιμή διαστάσεων.

Ιχνηλασιμότητα παρτίδας
Τα αρχεία παραγωγής και τα έγγραφα επιθεώρησης τηρούνται για την ιχνηλασιμότητα της αποστολής.

Υποστήριξη & Τεκμηρίωση Έργου

Παρέχεται σε τύμπανα καλωδίων ποιότητας εξαγωγής.
Προσαρμοσμένα μήκη καλωδίων διαθέσιμα σύμφωνα με τις απαιτήσεις εγκατάστασης.
Τεχνικά δελτία δεδομένων και εκθέσεις δοκιμών παρέχονται κατόπιν αιτήματος.
Η αναγνώριση παρτίδας υποστηρίζει την παρακολούθηση ποιότητας.
Τα πακέτα τεκμηρίωσης μπορούν να περιλαμβάνουν πιστοποιητικά συμμόρφωσης και αρχεία επιθεώρησης.
Διατίθεται τεχνική υποστήριξη για την επιλογή καλωδίων και τις απαιτήσεις του έργου.

FAQ

Ε: Σε τι χρησιμοποιείται το καλώδιο ZRNH-KVV22;

Α: Το ZRNH-KVV22 είναι ένα θωρακισμένο καλώδιο ελέγχου πυράντοχο-που χρησιμοποιείται για συστήματα πυροπροστασίας, κυκλώματα έκτακτης ανάγκης, βιομηχανικό έλεγχο, παρακολούθηση και εφαρμογές μετάδοσης σήματος.

Ε: Τι κάνει το ZRNH-KVV22 ανθεκτικό στη φωτιά;

Α: Το στρώμα μαρμαρυγίας που είναι ανθεκτικό στη φωτιά-συμβάλλει στη διατήρηση της ακεραιότητας της μόνωσης κατά την έκθεση στη φωτιά, επιτρέποντας στα κρίσιμα κυκλώματα να συνεχίσουν να λειτουργούν για ορισμένο χρονικό διάστημα.

Ε: Ποιος είναι ο σκοπός της θωράκισης από χαλύβδινη ταινία;

Α: Η θωράκιση από χαλύβδινη ταινία βελτιώνει τη μηχανική προστασία, παρέχοντας αντίσταση έναντι κρούσης, συμπίεσης και φυσικής ζημιάς κατά την εγκατάσταση.

Ε: Ποια είναι η διαφορά μεταξύ των επιβραδυντικών φλόγας και των ανθεκτικών στη φωτιά καλωδίων;

Α: Τα επιβραδυντικά φλόγας καλώδια έχουν σχεδιαστεί για να περιορίζουν την εξάπλωση της φλόγας, ενώ τα ανθεκτικά στη φωτιά καλώδια έχουν σχεδιαστεί για να διατηρούν τη λειτουργία του κυκλώματος υπό συνθήκες πυρκαγιάς για μια συγκεκριμένη περίοδο.

Ε: Μπορεί το ZRNH-KVV22 να χρησιμοποιηθεί σε κτίρια;

Α: Ναι. Είναι κατάλληλο για πολυώροφα κτίρια, νοσοκομεία, αεροδρόμια, συστήματα μετρό και άλλες εγκαταστάσεις όπου η πυρασφάλεια είναι σημαντική.

Ε: Τι ονομαστική τάση υποστηρίζει το καλώδιο;

Α: Η τυπική ονομαστική τάση είναι 450/750V.

Ε: Είναι το ZRNH-KVV22 κατάλληλο για εγκατάσταση σε εξωτερικό χώρο;

Α: Μπορεί να χρησιμοποιηθεί σε κατάλληλες σταθερές εγκαταστάσεις, αλλά θα πρέπει να ληφθούν υπόψη οι συνθήκες εγκατάστασης όπως η υγρασία, η έκθεση στην υπεριώδη ακτινοβολία και οι περιβαλλοντικές απαιτήσεις.

Ε: Μπορεί να προσαρμοστεί ο αριθμός του πυρήνα του καλωδίου;

Α: Ναι. Οι αριθμοί πυρήνα, τα μεγέθη αγωγών, τα χρώματα θήκης και οι σημάνσεις καλωδίων μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου.

Ε: Ποιες δοκιμές πραγματοποιούνται πριν από την αποστολή;

Α: Οι δοκιμές περιλαμβάνουν αντίσταση αγωγού, αντίσταση μόνωσης, δοκιμή αντοχής τάσης, επιθεώρηση{0}ανθεκτικού στρώματος, επιθεώρηση θωράκισης και τελικούς ελέγχους διαστάσεων.

Ε: Ποια έγγραφα μπορούν να παρασχεθούν;

Α: Τα τεχνικά δελτία δεδομένων, οι εκθέσεις δοκιμών, τα πιστοποιητικά συμμόρφωσης, τα αρχεία επιθεώρησης και άλλα έγγραφα έργου μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις των πελατών.

Δημοφιλείς Ετικέτες: zrnh-kvv22 πυρίμαχο καλώδιο ελέγχου, Κίνα zrnh-kvv22 πυρίμαχο καλώδιο ελέγχου κατασκευαστές, προμηθευτές, εργοστάσιο

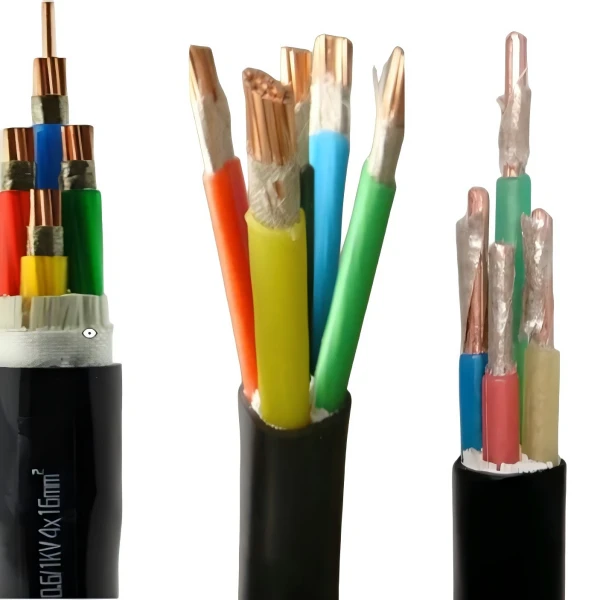

ZRNH-Καλώδιο ελέγχου πυράντοχο KVV22
